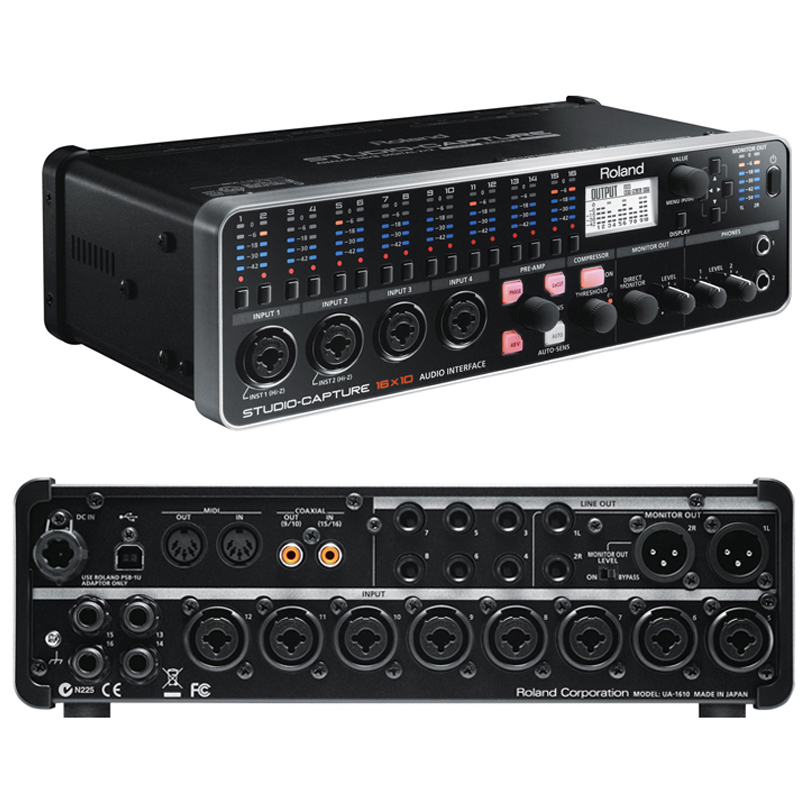

点击图片查看原图
音频录音/回放通道数量采样频率：192 kHz,96 kHz,48 kHz,44.1 kHz 录音：16通道 回放：10通道
信号处理
PC 接口：24 比特
/DA 转换：24 比特
采样率
AD/DA 转换：44.1/48/96/192 kHz
数字 (输入/输出)：44.1/48/96 kHz
额定输入电平(可变)
输入1-12接口（XLR类型）：-60至-2 dBu
输入1–12接口（1/4-英寸TRS耳机类型）：-54至+4 dBu
输入13–16接口（1/4-英寸TRS耳机类型）：-20,-10,+4 dBu
额定输出电平
输出 1—8：+4 dBu (平衡)
动态余量：18 dB
输出阻抗
输出 1–2接口（XLR类型）：600欧（平衡）
输出 1–8接口（1/4-英寸TRS耳机类型）： 2k欧（平衡）
耳机：47欧
剩余噪音电平：
输入1–2 -> 输出 1–2：-90 dBu typ.（灵敏度=最小,输入负载为600欧,IHF-A） * 输入通道推子 = Unity
频率响应
192.0 kHz20 Hz： 20 Hz— 90 kHz (+0/-8 dB)、20 Hz — 60 kHz (+0/-2 dB)
96.0 kHz20 Hz ： 20 Hz— 40 kHz (+0/-2 dB)
48.0 kHz20 Hz ： 20 Hz— 22 kHz (+0/-2 dB)
44.1 kHz20 Hz ：20 Hz— 20 kHz (+0/-2 dB)
动态范围：
AD block输入： 1—2: 108 dB 典型值 (增益: 最小值)
DA block输出 ：1—2: 114 dB 典型值
显示屏：
128 x 64 点阵
接口：
输入1–12接口*1：XLR类型（平衡,幻像供电 *2
DC +48 V（unloaded maximum）, 10 mA（maximum load））
输入1–16接口： 1/4英寸TRS耳机类型（平衡）
耳机接口： 立体声1/4英寸耳机类型 输出 1–8接口：1/4英寸TRS耳机类型（平衡）
同轴输入接口：RCA类型（符合IEC60958）
同轴输出接口：RCA类型（符合IEC60958） MIDI（输入\输出）接口
USB接口：USB B类型 DC IN接口 *1 输入1–2接口支持高阻 *2 所有XLR输入接口均支持。当前参数为每通道值。全部不能超过50mA。
其它：
电源：DC 9 V (AC 适配器)
电流：1.6 A
附件：用户手册 Block Diagram leaflet 、AC适配器、 STUDIO-CAPTURE驱动光盘机架安装 x 2、USB线、许可协议
体积与重量：
宽度284 mm、11-3/16 inches
深度162 mm、6-7/16 inches
高度89 mm、3-9/16 inches
重量1.9 kg、4 lbs. 4 oz.
