规格

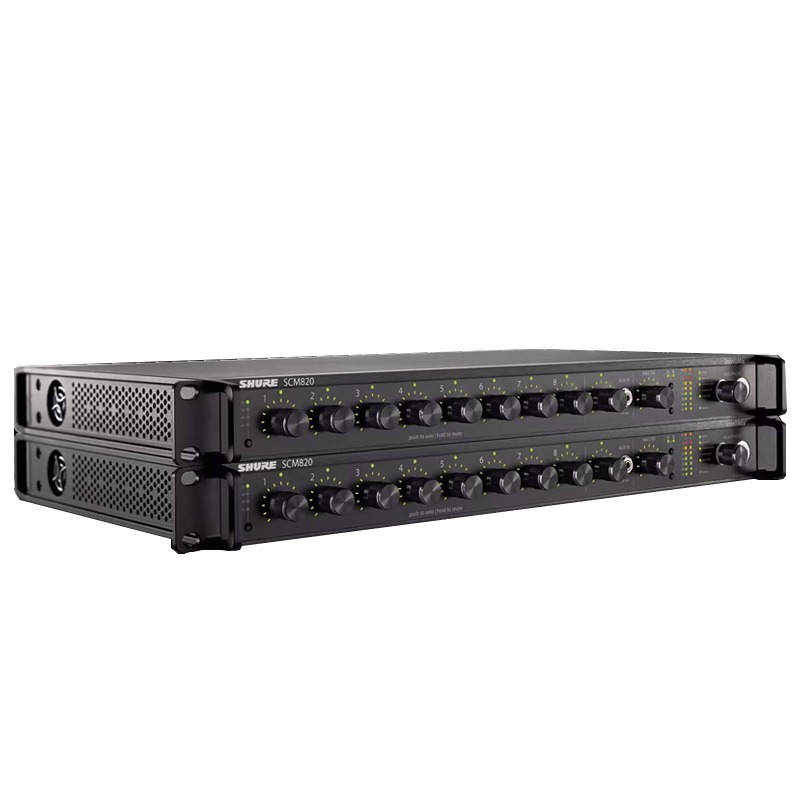

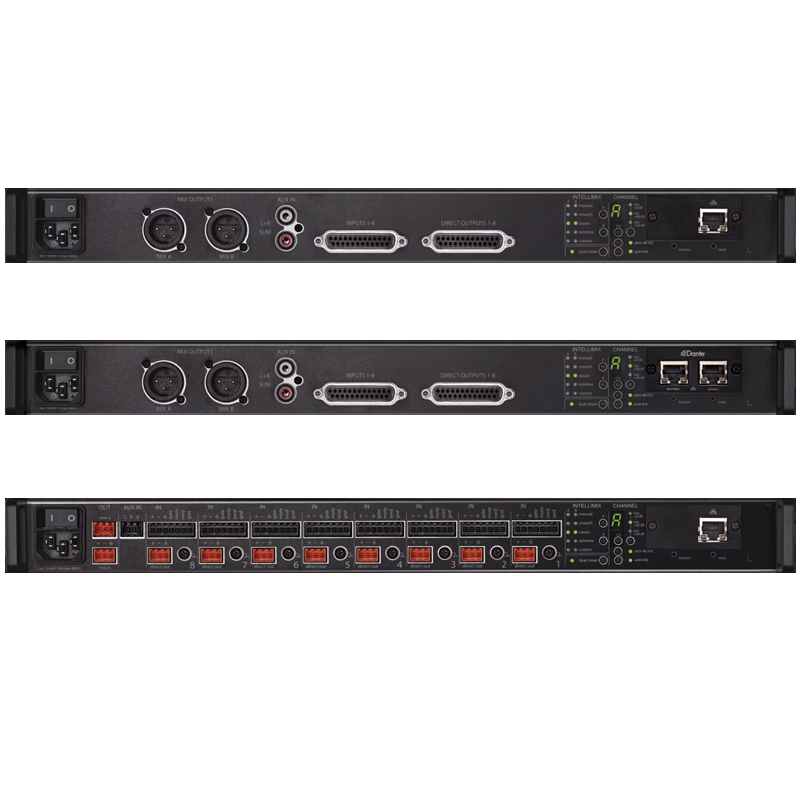

SCM820C 数据块，标准以太网。
SCM820C-DAN 数据块，Dante 数字式音频。
SCM820C-DAN-DB25 ， DB25 Dante 数字式音频。
SCM820C-DB25，数据块，标准以太网。
音频频率响应
20 Hz 至 20 kHz (±1 dB)
动态范围
20 Hz 至 20 kHz，A 加权，典型
| 模拟到模拟 | 110分贝 |
| 模拟到 Dante，Dante 到模拟 | 113分贝 |
输出噪声（混合输出/直接输出）
20 Hz 至 20 kHz，A 加权，一个通道打开
| 线路 (-0dB) | 辅助 (-20dB) | 麦克风 (-46dB) |
|---|---|---|
| −90 分贝 | −110 分贝 | −135 分贝 |
等效输入噪声
20 Hz 至 20 kHz，A 加权，输入端接 150Ω，数字增益为 +18 dB
| 线路 (+0dB) | 麦克风 (+26dB) | 麦克风 (+46dB) |
|---|---|---|
| −93 分贝 | −118 分贝 | −130 分贝 |
总谐波失真+噪声
1 kHz，+4 dBu 输出，+0 dB 混合输出 (MASTER)
<0.05%
共模抑制比
150Ω平衡源，1kHz
>70 分贝
极性
同相，任何输入到任何输出
物理规格
方面
44 毫米 x 483 毫米 x 289 毫米（1.7 英寸 x 19.0 英寸 x 11.4 英寸），高 x 宽 x 深
重量
5.5 公斤（12.0 磅）
住房
钢; 挤压铝材
电源要求
100 至 240 伏交流电，50-60 赫兹，1 安
工作温度范围
−18°C (0°F) 至 63°C (145°F)
储存温度范围
-29°C (-20°F) 至 74°C (165°F)
模拟连接
通道输入
| 配置 | 阻抗 | 削波水平 | ||
|---|---|---|---|---|
| 线路 (+0dB) | 麦克风 (+26dB) | 麦克风 (+46dB) | ||
| 主动平衡 | 5kΩ | +20 分贝 | −6 分贝 | −26 分贝 |
幻象电源
48 V DC，每通道可选，14 mA
最大限度。
仅限麦克风级别设置。幻象电源在 LINE 位置自动关闭。
辅助输入
| 配置 | 阻抗 | 削波水平 |
|---|---|---|
| 立体声，不平衡 | 10 kΩ | +10 分贝 |
混合输出
| 配置 | 阻抗 | 最大输出电平 | ||
|---|---|---|---|---|
| 线路 (-0dB) | 辅助 (-20dB) | 麦克风 (-46dB) | ||
| 主动平衡 | 350Ω | +20 分贝 | 0分贝 | −26 分贝 |
直接输出
| 配置 | 阻抗 | 最大输出电平 |
|---|---|---|
| 阻抗平衡 | 150Ω | +20 分贝 |
耳机输出
6.35 mm (1/4") TRS，100 mW，350 Ω，双单声道（将驱动立体声耳机）
数字信号处理
AD/DA 转换器
24 位、48 kHz、113 dB 动态范围
典型的
内部处理
32 位
潜伏
从通道输入到混音输出，估计标称值，±0.1 ms
| 单个设备（毫秒） | 在链接组中（毫秒） | |
|---|---|---|
| 模拟到模拟 | 0.51 | 0.76 + 4TN |
| 模拟但丁 | 0.29 | 0.54 + 4TN |
| Dante 到模拟 | 0.28 + TN | 0.53 + 5TN |
| 但丁对但丁 | 0.06 + TN | 0.31 + 5TN |
T N = 以毫秒为单位的网络延迟，在设备首选项页面或 Dante Controller 中设置。
注意：Dante 网络延迟通常与接收设备相关。
| 增益调整范围 | −110 dB 至 +18 dB |
| 低胸 | 拐角：25 Hz 至 320 Hz 斜率：12dB/倍频程 |
| 高架 | 拐角：5 kHz 斜率：12dB/倍频程增益：-18 dB 至 +18 dB |
| 增益调整范围 | −110 dB 至 +18 dB |
| 低架 | 拐角：25 Hz 至 20 kHz 斜率：12dB/倍频程增益：-18 dB 至 +18 dB |
| 高架 | 拐角：25 Hz 至 20 kHz 斜率：12dB/倍频程增益：-18 dB 至 +18 dB |
| 6 波段 PEQ | 25 Hz 至 20 kHz，±18 dB带宽：1/70 至 4 倍频程 |
| 限制器 | 比率：10:1 阈值：-50dBFS 至 -2dBFSAttack：0.1 毫秒衰减：100 毫秒 |
数字反馈减速器 (DFR) 处理
| DFR 块数 | 2 |
| 陷波滤波器数量 | 1 到 16（默认） |
| 陷波滤波器带宽 | 高 Q：1/70 八度 (Q=101) 低 Q：1/40 八度 (Q=58) |
| 陷波滤波器深度 | 0 db 至 −18 dB，增量为 0.5 dB |
联网
网络接口
| 单片机820 | 单端口，10/100 Mbps 以太网 |
| SCM820-DAN | 双端口、千兆以太网、Dante 数字音频 |
电缆要求
Cat 5e 或更高，屏蔽，最大 100 m
网络寻址能力
DHCP、本地链接、静态
IP 端口和协议
舒尔控制
| 港口 | TCP/UDP | 协议 | 描述 | 出厂默认值 |
|---|---|---|---|---|
| 21 | tcp | FTP | 固件更新需要（否则关闭） | 关闭 |
| 22 | tcp | SSH | 不支持 | 关闭 |
| 23 | tcp | 远程登录 | 标准控制台界面 | 关闭 |
| 68 | UDP | DHCP | 动态主机配置协议 | 打开 |
| 80* | tcp | HTTP | 需要启动嵌入式 Web 服务器 | 打开 |
| 427 | tcp/udp | SLP † | 设备间通信所需 | 打开 |
| 443 | tcp | HTTPS | 不支持 | 关闭 |
| 161 | tcp | SNMP | 不支持 | 关闭 |
| 162 | tcp | SNMP | 不支持 | 关闭 |
| 2202 | tcp | ASCII | 需要 3rd 方控制字符串 | 打开 |
| 5353 | UDP | 域名解析† | 设备发现所需 | 打开 |
| 5568 | UDP | SDT † | 设备间通信所需 | 打开 |
| 8023 | tcp | 远程登录 | 调试控制台界面 | 密码 |
| 8427 | UDP | 多播 SLP † | 设备间通信所需 | 打开 |
| 64000 | tcp | 远程登录 | 舒尔固件更新所需 | 打开 |
Dante 音频和控制器
| 港口 | TCP/UDP | 协议 | 描述 |
|---|---|---|---|
| [319-320]* | UDP | 点对点† | 但丁计时 |
| 4321, 14336-14600 | UDP | 但丁 | 但丁音频 |
| [4440、4444、4455]* | UDP | 但丁 | Dante 音频路由 |
| 5353 | UDP | 域名解析† | 由但丁使用 |
| [8700-8706, 8800]* | UDP | 但丁 | Dante 控制和监控 |
| 8751 | UDP | 但丁 | 但丁控制器 |
| 16000-65536 | UDP | 但丁 | 由但丁使用 |
*这些端口必须在 PC 或控制系统上打开才能通过防火墙访问设备。
†这些协议需要多播。确保已为您的网络正确配置了多播。
