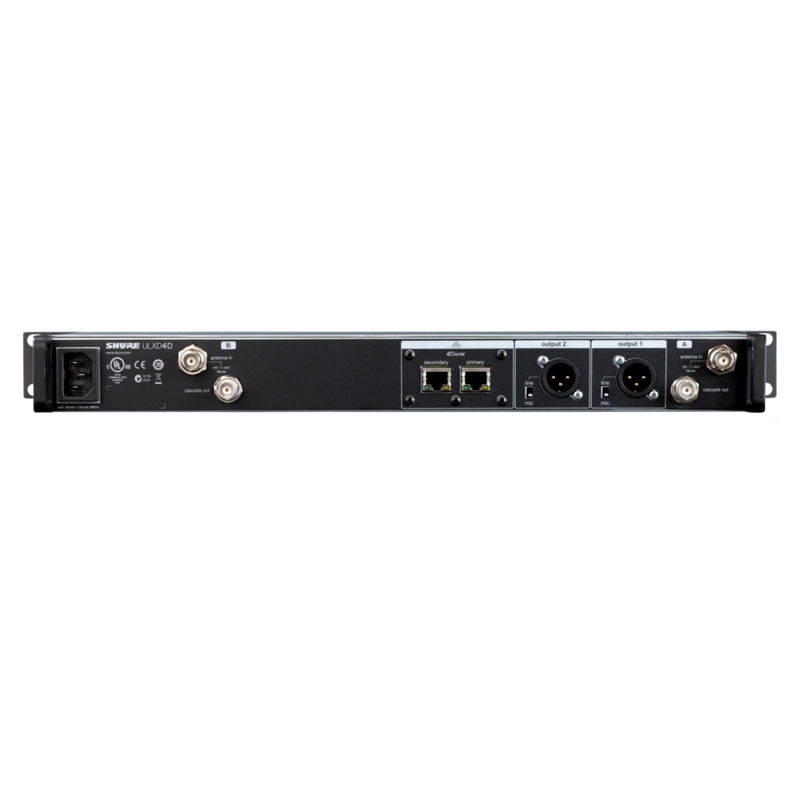

舒尔ULXD4D双通道数字无线接收机采用双通道，集无与伦比音质、射频信号稳定性和先进的设置功能于一体，1U机架式结构设计，全金属外壳轻巧紧凑且坚固耐用，品质非凡。两个独立接收机分别配备独立的音频和射频电平表、增益控制及接收机输出接口，可根据需要直接输出或合并输出，实现灵活的信号通路。同时，该设备拥有射频级联端口和两个以太网端口，可轻松进行联网和共享射频信号，简化频率协调与部署。对于联网的音频应用环境，DANTE™ 数字音频传输网络功能可通过一条以太网线缆实现多路音频信号收发。若需要使用更多兼容通道进行近距离传输音频信号时，便可启用高密度模式大幅提高可用开放频率的数量。此外，ULXD4D还囊括了ULX-D数字无线系统的所有功能和优势，是业界领先划时代的产品，将专业级扩声应用性能提升至一个新水平。
功能：
两个接收机集成于一个1RU 全金属外壳内，坚固耐用，内置电源
每个通道拥有独立的增益控制、LED电平表和XLR输出
高达72 MHz的调谐带宽（视地区而定）
数字式预开关分集
高密度模式使ULX-D系统更加优化了使用更多兼容通道的能力，高密度模式下操作距离长达30米
射频级联端口可将射频信号分配给另一台设备
优化扫描技术实现自动查找、排序分配最清晰可用的频率，并通过红外功能与发射机同步。
腰包频率分集功能可确保关键任务应用场合音频不中断的传输
可启用AES 256位加密功确保信号安全传输
音频合并功能可将两个音频通道分别路由至每个XLR接收机输出端口
DANTE™ 数字音频传输网络功能可通过以太网实现联网传输音频信号
每个通道最高60 dB可独立调节增益
以太网联网可简化多个接收机间的频率协调和部署
Wireless Workbench® 6 (WWB6)软件集成可实现高级频率协调规划、监控功能
接收机和WWB6均提供干扰检测和警报功能
AMX / Crestron控制
兼容AXT600 Axient® 频谱管理器
直观的前面板LCD菜单和控制锁定功能
音频和射频LED电平表，带峰值指示灯
XLR接头带可切换式话筒/线路电平输出
可远程安装的½波长天线
ULXD4D 双通道技术规格：
射频载波频率范围
470–932 MHz, 根据地区不同有所差别 (参见频率范围和输出功率表)
工作范围
100 米 ( 330 英尺)
注意：实际范围与射频信号的吸收、反射和干扰相关。
射频调节步进大小
25 千赫茲, 根据地区不同有所差别
镜频抑制
>70 dB, 典型
射频灵敏度
−98 dBm 10-5 BER
延迟
<2.9 毫秒
音频动态范围
A-加权, 典型, 系统增益 @ +10
XLR 模拟输出 >120 dB
Dante 数字式输出 130dB
总谐波失真
−12 dBFS 输入, 系统增益 @ +10
<0.1%
系统音频极性
对话筒隔膜的正压会在 2芯 上和 6.35 毫米（1/4 英寸）输出的尖端上产生（相对于 XLR 输出的 3芯）的正电压。
工作温度范围
-18°C (0°F) 到 50°C (122°F)
注意：电池特性可能会限制该范围。
存储温度范围
-29°C (-20°F) 到 74°C (165°F)
注意：电池特性可能会限制该范围。
接收机输出电平
下表列出了从音频输入到接收机输出的典型系统总增益值：
接收机输出增益
输出插孔 系统增益（增益控制 = 0dB）
1/4 英寸 TRS +18 dB
XLR（线路设置) +24 dB
XLR（话筒设置） -6 dB*
重量：
3.36 公斤 (7.4 磅), 无天线
电源要求：
100 到 240 伏交流, 50-60 赫兹, 0.26 A 最大值
外观尺寸：
44 x 482 x 274 毫米高度 x 宽度 x 深度

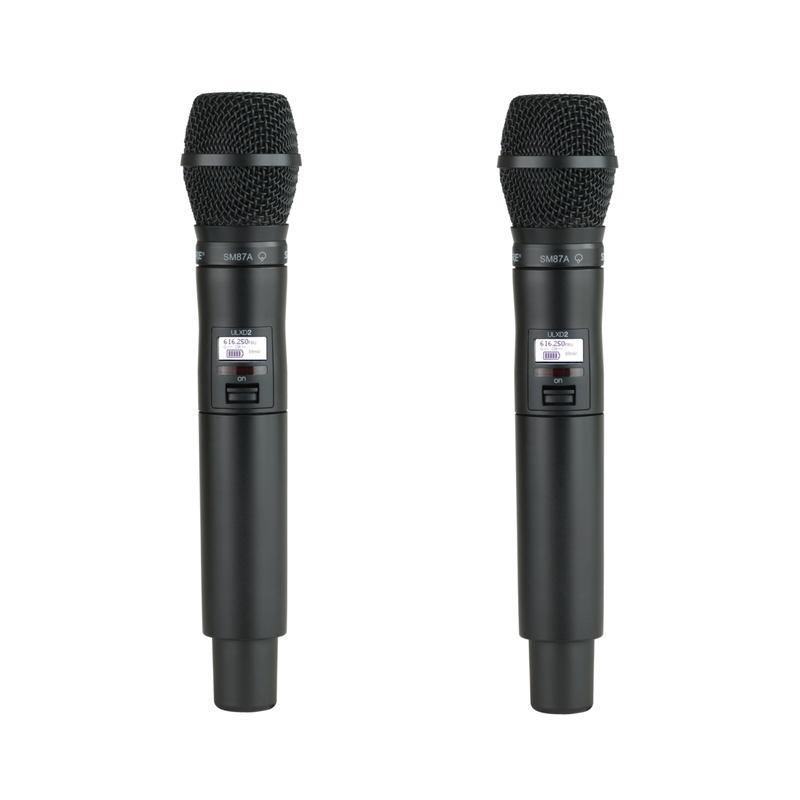

ULXD2/SM58、beta58、beta87、ksm8、ksm9、sm86、sm87
SM58:动圈心形
beta58：动圈超心形
beta87A：电容超心形
beta87C：电容心形
KSM8:动圈心形双振膜
KSM9：电容心形/超心形
SM86：电容心形
SM87：电容超心形
功能：
30Hz- 20kHz 的频响范围，具有平坦的频率响应特性（视话筒头而定）
可更换舒尔拾音头
AES256位可加密技术用于有安全传输需要的应用场合
舒尔专利的增益修正技术优化了包括所有输入源在内的系统动态范围，不再需要调整发射机增益
大于120dB动态范围
发射功率有1、10和20毫瓦可选（与区域有关）
5段电池电量显示（用于非舒尔品牌的电池）
舒尔锂离子充电电池组提供12个小时以上的电池使用周期，以小时和分钟进行精确计量，具有零记忆效应。
可外置发射机充电（使用SBC200双单元充电器）
2节AA电池可连续使用11个小时
背光式LCD屏，便于导航菜单和控制
100米（300英尺）的工作范围
坚固耐用的金属结构
频率和电源锁定
ULXD2技术规格：
话筒偏移范围
0 至 21 dB（3 dB 步进）
音频响应
注意：取决于话筒类型
电池型号
Shure SB900B 充电锂电池或 LR6 五号电池 1.5 V
电池工作时间
@ 10 mW
Shure SB900B >8 小时
碱性电池 9 小时
尺寸
VHF V50 和 V51 278 毫米 x 51 毫米（10.9 英寸 x 2.0 英寸）长度 x 直径
其他频段 256 毫米 x 51 毫米（10.1 英寸 x 2.0 英寸）长度 x 直径
重量
VHF V50 和 V51 348 g（12.3 盎司），无电池
其他频段 340 g（12.0 盎司），无电池
外壳
加工铝
音频输入
配置
非平衡
最大输入电平
1% THD 下 1 千赫145 dB SPL (SM58)，典型值
注意：取决于话筒类型
射频输出
天线类型
集成式单波段螺旋型
占用带宽
<200 kHz
调幅类型
Shure 专利数字设备
电源
1 mW、10 mW、20 mW
参见频率范围和输出功率表，根据地区不同有所差别
