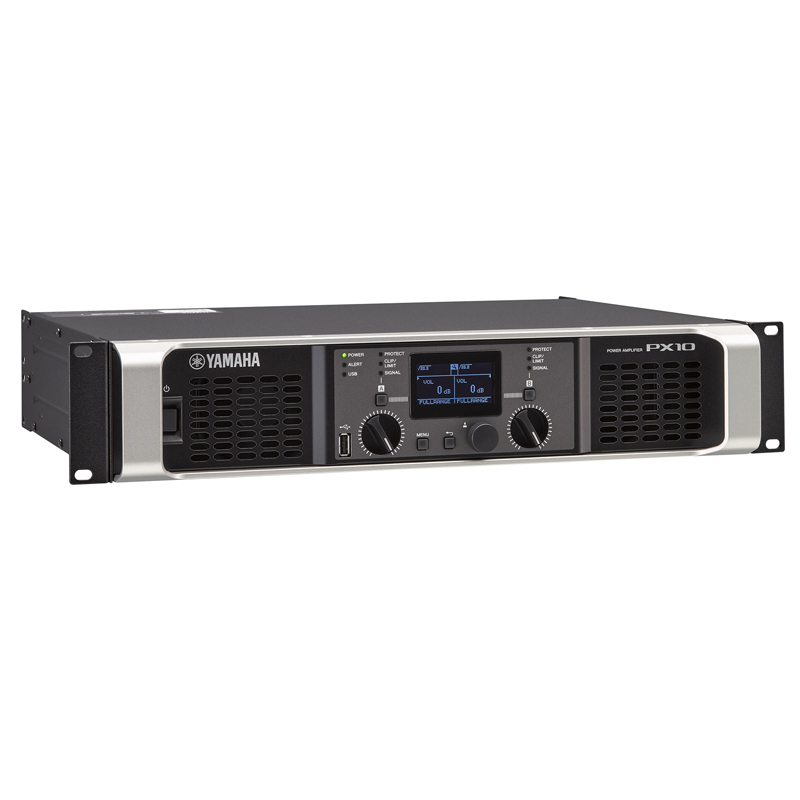

自从1976年雅马哈第一只专业功放P2200发布以来，我们始终致力于为扩声、录音室和安装应用提供高品质的音质、有力的输出和可靠性。全新的PX系列功放延续了这一优良传统，采用了雅马哈享誉盛名的数字信号处理技术以及独特的专业音频技术知识，实现了轻质耐用的外观设计，以及将强大的输出功率传输至扬声器的能力，同时又使其间距优质的处理效果。PX系列功放由全新设计的Class-D功放进行驱动，PX系列全线四款型号能够适用于扩声和安装环境的广泛应用。
Version 1.5 新特性
新增功能
・音箱处理器可实现“Speaker Delay”以及“6 Band PEQ”的参数编辑。（仅限高级模式）
・6 Band PEQ中增加了EQ LINK 功能。（仅限高级模式）
・增加SP TUNING DATA 保存/载入功能，可以通过USB闪存盘保存和载入音箱处理设定。（仅限高级模式）
・在HOME屏幕中增加显示6 Band PEQ ON显示。
改善功能
・在音箱阻抗设定现在同样可以在LIMITER设定屏幕中进行。
・优化风扇冷却操作，进一步降低噪音。（仅PX5和PX3）
・改进了每个音箱的SP PRESET中的LIMITER操作。
参数规格：
100V
输出功率：1kHz，无失真 20msec 爆音，双驱动通道
8Ω1000W x 2
4Ω1200W x 2
2Ω700W x 2
120V
输出功率：1kHz，无失真 20msec 爆音，双驱动通道
8Ω1000W x 2
4Ω1200W x 2
2Ω700W x 2
220V-240V
输出功率：1kHz，无失真 20msec 爆音，双驱动通道
8Ω1000W x 2
4Ω1200W x 2
2Ω700W x 2
一般技术规格：
采样频率－内部48kHz
A/D D/A 转换器AD/DA：24位线性，128 倍超采样
总谐波失真0.1% (1kHz, 10W), 0.3% (1kHz, 半功率)
频率响应±1.0dB (1W, 8Ω, 20Hz 至 20kHz)
信噪比101dB (A记权, 8Ω, 增益设置 = +14dBu)
串扰小于 -60dB (半功率, 8Ω, 1kHz, 音量大输入 150Ω 分流)
电压增益/灵敏度：8Ω 大音量
32.0dB/+9.3dBu (增益设置: 32dB),
26.0dB/+15.3dBu (增益设置: 26dB),
37.3dB/+4dBu (增益设置: +4dBu),
27.3dB/+14dBu (增益设置: +14dBu)。
大输入电压+24dBu
输入阻抗20kΩ (平衡), 10kΩ (非平衡)

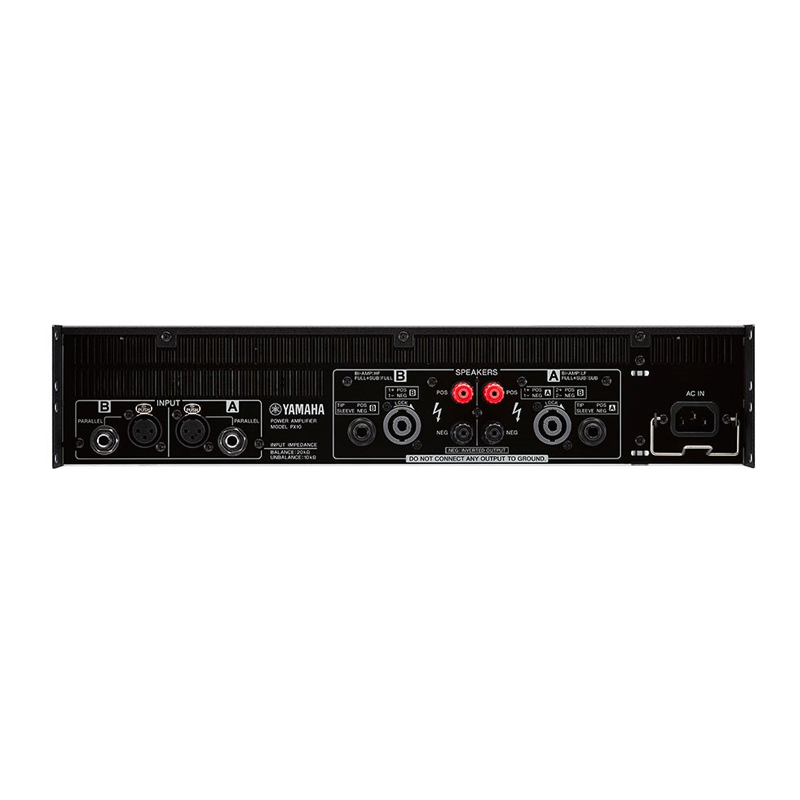

I/O 接口：
扬声器输出端口Neutrik speakON NL4 x2, 接线柱 x2对， 1/4" PHONE(TS) x2
线路输入XLR-3-31 x2, 1/4 "PHONE(TRS) x2
其他用于保护载入的USB 2.0 标准-A 接口（母）， 扬声器预设升级，带USB闪存的固件升级，带AC线夹的 AC 插座 x1
指示灯 POWER x1（绿色）、ALERT x1（红色）、USB x1（绿色）、PROTECT x2（红色）、 CLIP/LIMIT x2（红色）、 SIGNAL x2（绿色）；LED自动关闭功能
信号处理输入总和：D-CONTOUR（FOH/MAIN，MONITOR，OFF）；Delay（0 - 74msec）；HPF/LPF（截止频率20Hz~20kHz，带极性控制）； 扬声器处理器（6段PEQ+限制器+延迟）
延迟1.5 msec（模拟输入至扬声器）
预设8种用户预设（出厂预设：用于Yamaha无源扬声器的预设）
保护电路：
负载保护POWER 开关 开/关： 输出静音；输出电压保护： 电压限幅器，用户可配置的功率与扬声器预设； DC故障：供电中断（不会自动恢复）
功放保护热保护：输出限幅器（自动恢复）→输出静音（自动恢复）；过电流：输出静音（自动恢复）；过压：输出限幅器（自动恢复）；集成电路限制：输出限幅器（自动恢复）
电源保护热保护：输出限幅器（自动恢复）→电源供电中断；过压：电源供电中断；过电流：电源供电中断
功放类型D类，平衡输出电路（BTL）
冷却16级变速风扇 x 2，前面至后面空气流通
功率需求根据购买地区而异：100V 50Hz/60Hz，120V 60Hz，220V-240V 50Hz/60Hz *根据额定供电电压的+/- 10%电压操作。
功耗310W (1/8 MAX 功率, 4Ω, 所有通道上粉噪), 60W (4Ω, 待机)
外观尺寸
宽480mm (18-7/8")
高88mm (3-7/16"): 2U
深388mm (15-2/8")
净重7.4 kg (16.31 lbs)
附件USB盖、使用说明书、规格表、AC线缆（2.0m）x 1
