规格
PSM 1000
射频载波范围
470–952 MHz
根据地区不同有所差别
兼容频率
每波段
39
调谐带宽
72–80 MHz
注意： 根据地区不同有所差别
工作范围
取决于环境
90 米 ( 300 英尺)
音频响应
35 赫兹–15 千赫茲 (±1 dB)
信噪比
A-加权
90 dB (典型)
总谐波失真
参考 ±34 kHz 偏移 @1 kHz
<0.5% (典型)
扩展
获得专利的音频参考扩展功能
假象谐波
参考 12dB SINAD
>80 dB (典型)
频率稳定性
±2.5 ppm
MPX 导频音
19 千赫茲 (±0.3 千赫茲)
调制
FM*, MPX 立体声
*参考 ±34 kHz 偏移 @1 kHz
操作温度
-18°C 到 +57°C
P10T
射频输出功率
可选择: 10, 50, 100 mW (+20 dBm)
射频输出阻抗
50 Ω (典型)
净重
4.7 公斤 (10.4) 磅
外观尺寸
44 x 483 x 343 毫米 (1.7 x 19.0 x 13.5 英寸), 高度 x 宽度 x 深度
电源要求
输入 100–240 伏交流, 50/60 赫兹, 0.5 A 最大值 (5.5, 带有电源插座)
输出 100–240 伏交流, 50/60 赫兹, 5 A 最大值, 无开关控制
音频输入
接头类型
组合 XLR 和 6.35 毫米（1/4 英寸）TRS
极性
XLR 非倒相（插针 2 相对于插针 3 为正极）
6.35 毫米（1/4 英寸）TRS“尖端”带有相对于“环”的正电压
配置
电平调节
阻抗
70.2 kΩ (实际)
标称输入电平
可切换: +4 dBu, –10 dBV
最大输入电平
+4 dBu +29.2 dBu
-10 dBV +12.2 dBu
插针分配
XLR 1=接地，2=hot，3=cold
6.35 毫米（1/4 英寸）TRS 尖端=hot，环=cold，套筒=接地
幻象电源保护
最多 60 V DC
音频输出
接头类型
6.35 毫米（1/4 英寸）TRS
配置
电平调节
阻抗
直接连接到输入

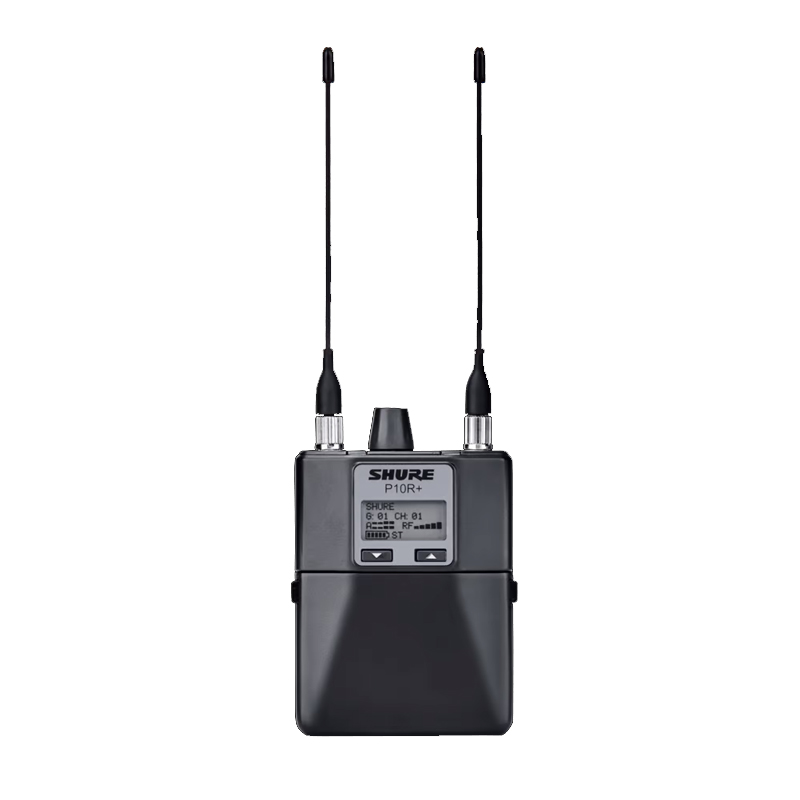

P10R+
三波段射频滤波
距每个波段中心频率 30.5 MHz 位置上的 –3 dB
有效射频增益控制
31 dB
调节射频灵敏度，提供更大的射频动态范围
有源射频灵敏度
在 20 dB SINAD 下
2.2 µV
镜频抑制
>90 dB
临近频道干扰抑制
>70 dB
延迟
0.37毫秒
静噪阈值
22 dB
SINAD (±3 dB)
默认设置
互调衰减
>70 dB
阻滞
>80 dB
音频输出功率
1 千赫茲位于低于 1%失真, 最大耳机输出功率,位于16 Ω
100 mW (单位输出)
最小负载阻抗
4 Ω
输出阻抗
<1 Ω
4 波段参数 均衡
低限频率 可选择增益: ±2 dB, ±4 dB, ±6 dB @ 100 赫兹
中低 可选择增益: ±2 dB, ±4 dB, ±6 dB位于160 赫兹, 250 赫兹, 400 赫兹, 500 赫兹, 630 赫兹可选择Q: 0.7, 1.4, 2.9, 5.0, 11.5
中高 可选择增益: ±2 dB, ±4 dB, ±6 dB位于1 千赫茲, 1.6 千赫茲, 2.5 千赫茲, 4 千赫茲, 6.3 千赫茲可选择Q: 0.7, 1.4, 2.9, 5.0, 11.5
高频栅形 可选择增益: ±2 dB, ±4 dB, ±6 dB @ 10 千赫茲
音量限制器
可选择: 关 (0 dB)
为
-48 dB
3 dB 步进
音量锁
可选择: 0 dB
为
-70 dB
极限音量调节旋钮。已选择相对于音量旋钮增量的值。
净重
158 克 (无电池)
外观尺寸
99 x 66 x 23 毫米 (3.9 英寸 x 2.6 英寸 x 0.9 英寸) 高度 x 宽度 x 深度
电池使用时间
4–6 小时 (持续使用) 五号电池
