技术指标:
输入灵敏度 4Ω负载满功率输出时为1.25V（RMS有效值）
频响特性（1W） 22Hz-20kHz，+0dB，-0.8dB
号噪声比（20Hz-20kHz） A计权，满功率输出 >98dB
不计权，满功率输出 >93dB
总谐失真（THD）<0.5%
互调失真（IMD） 在满功率输出时，60Hz 和7kHz，4:1 两个方波，>0.3%（－40dB）
阻尼系数（8Ω） 10Hz-400Hz：>200
通道间串音 1kHz：-76dB；20kHz：-58dB
输入阻抗 平衡输入20kΩ；不平衡输入10Ω
负载阻抗 立体声输出时，每信道的额定负载阻抗为2Ω-8Ω
桥接单路输出的额定负载阻为4Ω-8Ω
电源电型和频率 100V-120V 交流电 50Hz/60Hz
220V 和 230V-240V 交流电 50Hz /60Hz
产品规格:

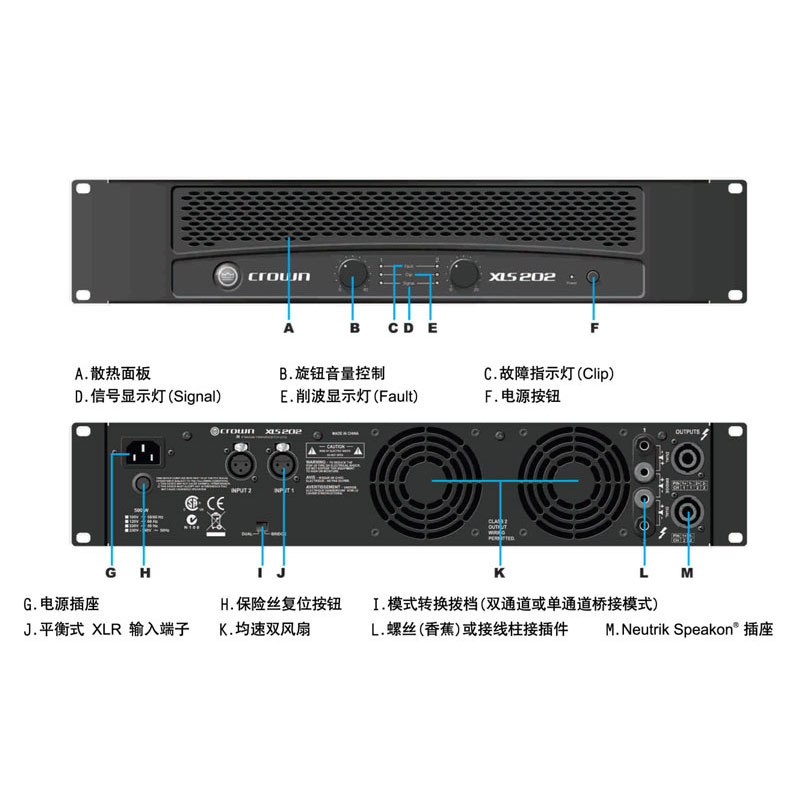

控制
电平控制 两个前面板旋钮电平控制器,每个通道一个
电源 前面板开关, IN 的位置为接通
熔断器 后面板熔断器作为过载保护
模式转换 后机板转换拨档,选择双通道或单排通道桥接
指示器
电源指示器 兰色 LED,指示功放电源接通
信号指示器 两个绿色 LED,每通道一个,通道输入信号超过 -40dB时点亮
削波指示器 两个红色 LED,每通道一个,通道输出过载时点亮
故障指示器 功放保护模式时, 2个红色 LED 点亮,功放电源开关刚接通时, LED也会短暂点亮
输入 / 输出
输入连接器 每通道1个,在后面板上,3脚 XLR 连接器
输出连接器 两个 4 蕊扬声器 Speakon® 输出连接器, 与 2 蕊或 4 蕊扬声器 Speakon® 插头连接. 上面的扬声器输出连接器连接两个通道输出, 因此它可用作单声道桥接输出,或作为多对扬声器连接的立体声输出. 后面板上每通道都设有一对插接件接线柱.
保护
XLS 系列功放提供很多可靠的保护和故障诊断能力 包括输出电流限制,防直流输出保护,熔断器和过热保护等
结构 通风散热,空气流从前面板流向后面板
风冷散热 具有强制风冷的内部散热板可均匀的散热. 每台需要流动的空气容积为 2.27M3
体积 EIA 标准19英寸(48.3cm)机架安装宽度,3.5英寸(8.9cm)高和15.2英寸(38.6cm)深(XLS 5000除外)
重量
XLS 202 包装重量: 12.7公斤
净重: 10.4公斤
